GSC 870粉体颗粒含量及粒度在线测量仪





规格参数

中央控制单元(常规型,型号:GCU 870S-G、GCU 870M-G)

人机界面



LCD显示

3.5"彩色320*240S型)或5.0"彩色800*480M型)图形点阵式,LED背光。数字、图形显示,NEMA 4X 防护。数字和模拟显示测量值:实时值和平均值、历史和现行趋势曲线、运行状态信息。

键板及操作

4*4工业级触摸键板(选订),NEMA 4X 防护。参数设置、数据查询和导出、调试。

数据存储



方式及时间

中央控制单元内部电子硬盘。保存时间:选订。

存储内容

运行状态参数、测量值、统计报表。数据导出:PC电脑和数字通讯接口。

测量通道

最多四路,其它请咨询。

每路探头配置

1路:4-20mA输入(流速输入);4路:4-20mA输出(含量/流量1路、粒度分布统计3路);4路:继电器输出(自定义测量值、故障报警或警告;粒度统计)。

数字通讯接口

RS 232RS485 Modbus TCP/IP10/ 100 /1000 Base T 以太网, 铜缆(标准),光缆(选订)。 传输距离最大:铜缆 100米、光缆4000米、其它(选订)。



规格



电源输入

24 VDC/2 A936 VDC),100 – 240 VAC/1A50 / 60Hz(选订)。

功耗

最大10W

4 – 20mA 输出

最大负载500 欧姆,隔离型。

继电器输出

2A/30 VDC0.5A/125 VAC0.25 A/250 VAC

外壳及工作环境



外壳

NEMA 4X防护,无铜压铸铝合金、粉末喷涂(特别耐盐雾、硫磺气和电化学腐蚀)。尺寸:180*180*100mm

工作温度

-40 85

环境区域等级

通常的室外环境、危险区域(请选订隔爆型)。

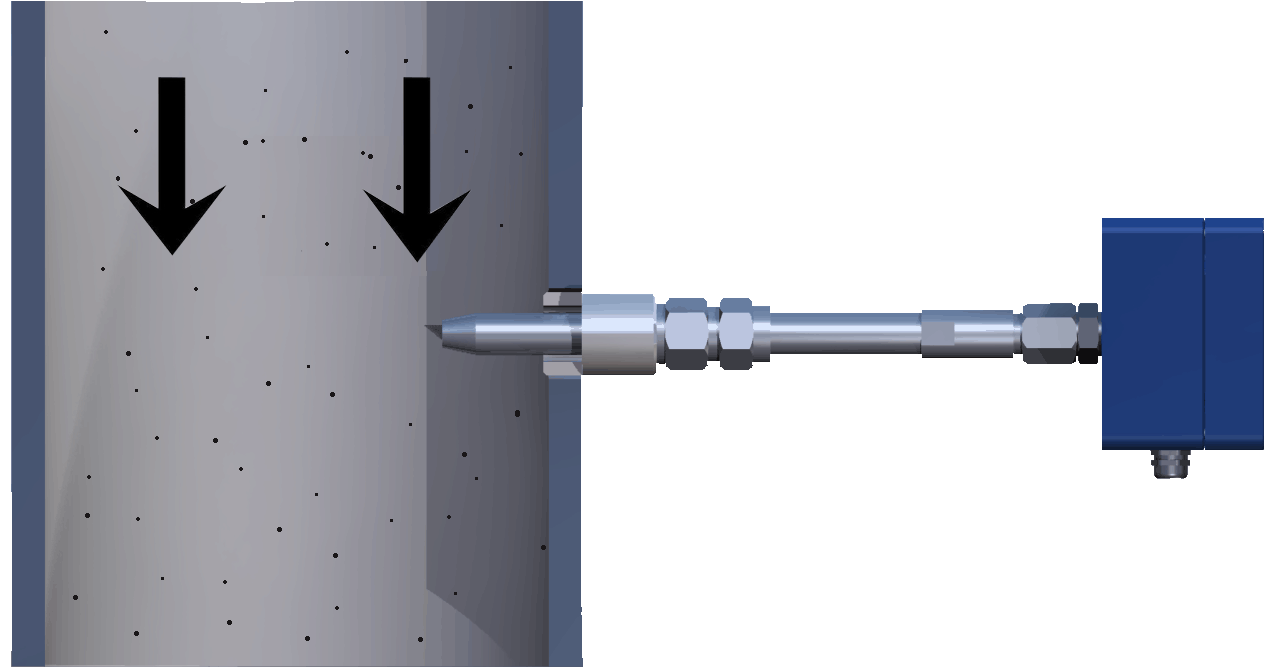

探头常规型,型号:GT 10G )

外壳

NEMA 4X (标准),其它(选订)。

探头

管段式(<2"管道用);插入式(>2"管道用)长度:10"20"30"48"60"72"英寸;其它(选订)。

安装方式

3/4" NPT 螺纹(标准)、法兰(选订); 滑动(标准)、固定(选订)。

材质

316不锈钢(标准)、耐磨损合金 (选订)。

过程温度/压力

<260/0.69 MPa(标准)、<850/6.9MPa选订)、其它(选订)。

电源输入

通过信号/电源复用电缆线由中央控制单元提供,无需另外电源。

环境区域等级

通常的室外环境、危险区域(请选订隔爆型)。

探头与中央控制单元连接电缆

信号电缆

信号/电源复用电缆。最长300英尺(100米)。

应用范围*

颗粒

质量:>10-15克;粒度:>0.1μm流动颗粒-任何颗粒均可。

探测极限

0.1 mg/m3(标准)、0.01 mg/m3(选订)。

测量范围

含量:0-5000mg/m3 (典型值)。

输出量程

测量范围内用户任意设置。

*根据颗粒流速和质量等应用过程参数不同,“应用范围”规格参数会产生变化,任何应用以制造商最终确认的规格参数为准(需咨询制造商)。
