中央控制单元（型号：CUM 300G)

人机界面

LCD显示

3.5"彩色320*240图形点阵式，LED背光。数字、图形显示，NEMA 4X 防护。

数字值（实时值和平均值）、趋势曲线、运行状态信息。

键板及操作

4*4工业级触摸键板，NEMA 4X 防护。功能选择、参数设置、数据查询、调试。

数据存储

方式及时间

中央控制单元内部电子硬盘。保存时间一年（标准），更长（选订）。

存储内容

数字值、趋势曲线、统计报表、运行状态信息。数据导出：PC电脑和数字通讯接口。

I/O模块

由母板（1路E型）和扩展子电路板（28路G型）组成

母板

探头通道：1路（E型）；4-20mA输入：4路（气体流量1路、其它选订）；4-20mA输出：4路（E型：含量、粒度、粉尘流量各1路；气体流量1路）；继电器输出：4路（功能：自定义测量值或故障报警、警告等）

扩展子板（选订）

探头通道：28路（G型）；4-20mA输出：28路（G型）。

模块数量

常规扩展最大可达6块I/O模块，实现168+1路测量。增强扩展可达70块I/O模块。

探测极限

0.1 mg/m³（标准）、0.01 mg/m³（选订）。

数字通讯接口

RS 232、RS485 Modbus TCP/IP、10/ 100 /1000 Base T 以太网, 铜缆（标准），光缆（选订）。 传输距离最大：铜缆 100米、光缆4000米、其它（选订）。

性能

电源输入

24 VDC/2 A（18–36 VDC），100 – 240 VAC/1A，50 / 60Hz（选订）。

功耗

最大10W

4–20mA 输出

最大负载520 欧姆，隔离型。

继电器输出

0.3 A / 125 VAC； 1 A / 30 VDC。常开节点、其它（选订）。

外壳及工作环境

外壳

NEMA 4X防护，无铜压铸铝合金、粉末喷涂（特别耐盐雾、硫磺气和电化学腐蚀）。尺寸：180*180*100mm（1块I/O模块）、230*200*110mm(>1块I/O模块)。

工作温度

-40℃ 至 85℃

环境区域等级

通常的室外环境、危险区域（请选订隔爆型）。

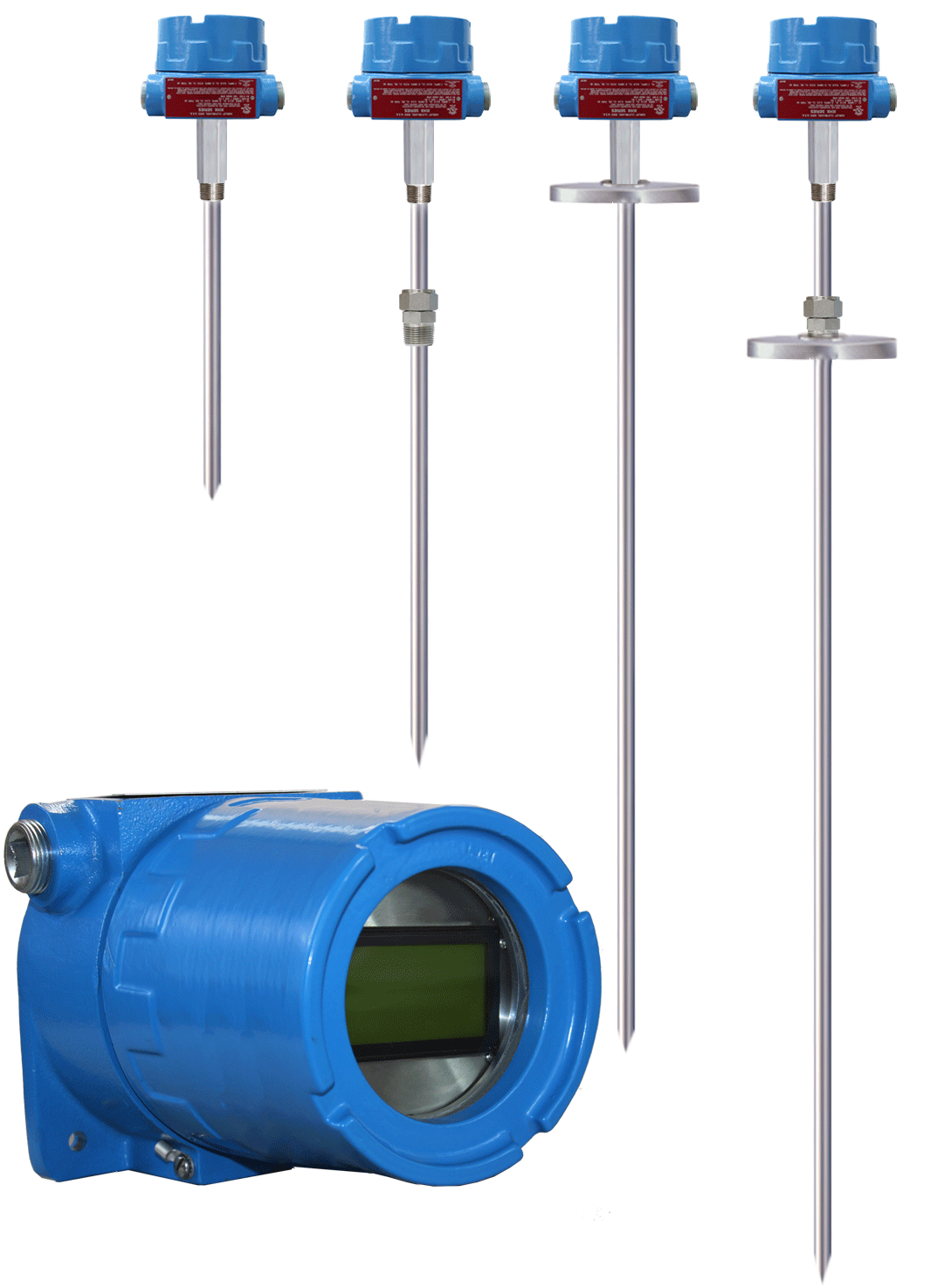

探头（型号：DT 10G )

外壳

NEMA 4X铝 （标准），其它（选订）。

探头

长度：10"、20"、30"、40"英寸，其它（选订）。规格：S1、S2、S3。

安装方式

3/4"NPT 螺纹（标准）、法兰（选订）；固定（标准）、滑动（选订）。

材质

316不锈钢（标准）、耐磨损合金 （选订）。

过程温度/压力

<260℃/6 MPa（标准）、<850℃/25MPa（选订）、<1400℃/70 MPa（选订）。

电源输入

通过信号/电源复用同轴电缆线由中央控制单元提供，无需另外电源。

环境区域等级

通常的室外环境、危险区域（请选订隔爆型）。

探头与中央控制单元连接电缆

同轴电缆

信号/电源复用电缆。标准：<300米；中继放大：<600米；长度选订。

应用范围

颗粒

质量：>10^-15克；粒度：>0.1μm 流动粉尘颗粒-任何粉尘颗粒均可。

测量范围

含量：0-20000mg/m³ (标准），更大（选订） 。粒度：>0.1μm，更小（选订)。

输出量程

测量范围（0-20000 mg/m³）内用户任意设置。
