PAC 33颗粒含量及粒度在线测量仪





规格参数

中央控制单元型号:CUP 33AB-G)

人机界面



LCD显示

17" LCD液晶显示屏。显示:数字值(实时值和平均值)、模拟值趋势曲线、粒度分布、运行状态信息。操作:功能选择、参数设置、数据查询、调试。

数据存储



方式及时间

中央控制单元内部电子硬盘。保存时间一年(标准),更长(选订)。

存储内容

数字值、趋势曲线、统计报表、运行状态信息。数据导出:PC电脑和数字通讯接口。

测量通道



每路探头配置



1路:4-20mA输入(流速或流量输入);4路:4-20mA输出(含量/流量1路、粒度分布统计3路);4路:继电器输出(自定义测量值、故障报警或警告;粒度统计)。

数字通讯接口

RS 232RS485 Modbus TCP/IP10/ 100 /1000 Base T 以太网, 铜缆(标准),光缆(选订)。 传输距离最大:铜缆 100米、光缆4000米、其它(选订)。



规格



电源输入

90 – 264 VAC/300W47 –63Hz

输出

420mA:最大负载500 欧姆,隔离型。继电器节点:0.5A/30 VDC0.5A/250 VAC

外壳及环境



外壳

19”英寸4U高标准工控机外壳,尺寸:(宽**深)482 x 177 x 479 毫米 (19" x 7" x 18.9"英寸)

工作温度

0 40℃、1085%@40℃。

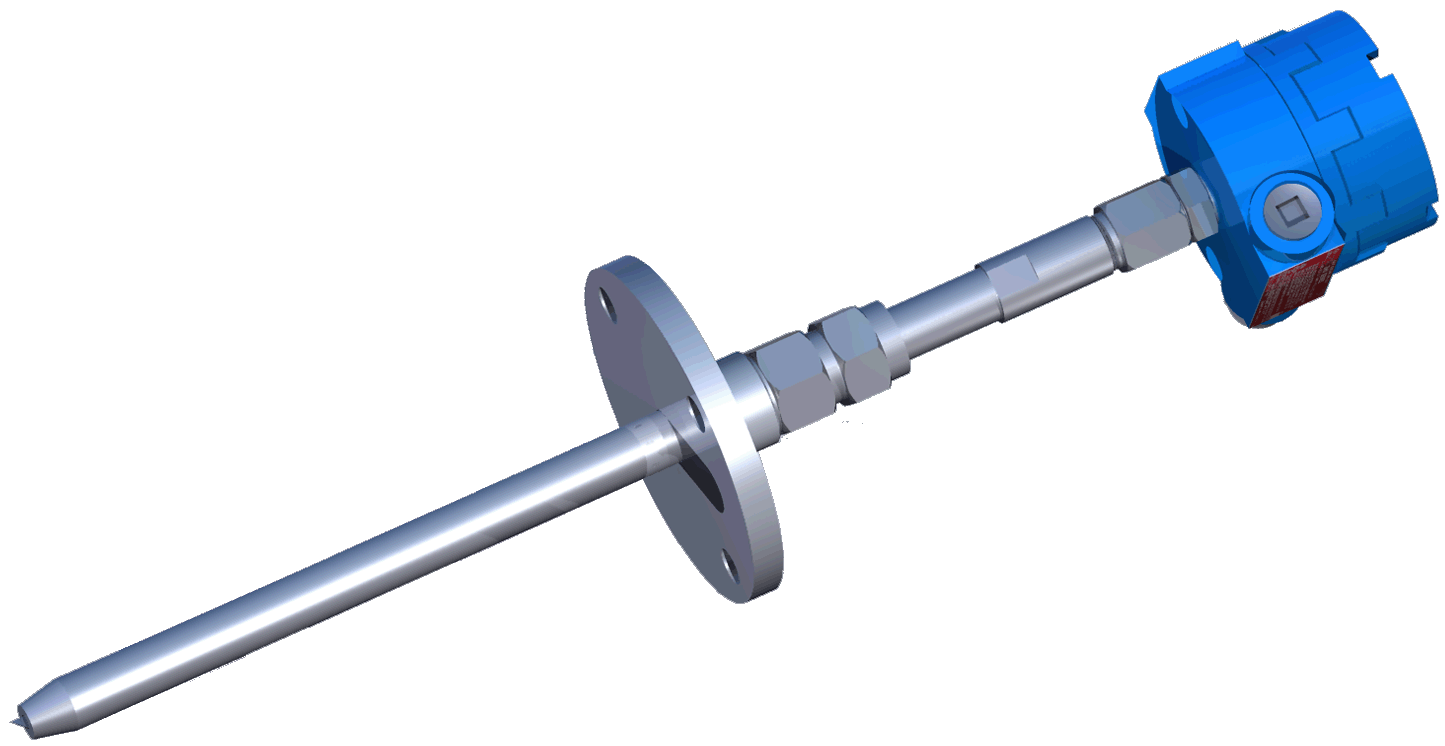

探头型号:PT 33D、PT33G)

外壳

D型:圆形(高*外径):88*115mmG型:NEMA 4X (标准),其它(选订)。

探头

长度:10"20"30"48"60"72"英寸,其它(选订)。规格 S1S2S3

安装方式

1" NPT 螺纹(标准)、法兰(选订)。固定(标准)、滑动(选订)。

材质

316不锈钢(选订)、耐磨损合金(标准)。

过程温度/压力

<260/0.6 MPa(标准)、<850/6.9MPa选订)、其它选订)。

电源输入

通过连接电缆由中央控制单元提供,无需另外电源。

区域等级

D型:ATEXII 2G  Ex d  IIC T5II 2D  Ex  tD  A20  IP66  T100

UL/CSAClass IGroups B C and D T5Class IIGroups E F and G T5Class III T5Type 4XNEC505Class IZone 1AEx d IIC T5IECEx d  IIC  T5Ex tD  A20 T5IP66IEC 60529IP66。其它认证(选订)。G型:通常的室外环境。

信号分配单元型号:SD 33D、SD 33G )

外壳及环境

19”英寸1U高铝合金外壳,尺寸:(宽**深)482 x 44.5 x 200 毫米 (19" x 1.75" x 7.87"英寸)

工作温度/湿度

0 40℃、1085%@40℃。

探头与中央控制单元连接电缆

探头电缆

信号/电源复用电缆。标准:<300米;中继放大:<600米;长度选订。

应用范围*

颗粒

质量:>10-15克;粒度:>0.1μm 流动颗粒-任何颗粒均可。

探测极限

0.1 mg/m3(标准)、0.01 mg/m3(选订)。

测量范围

含量:0-5000mg/m3 (典型值)。

输出量程

测量范围内用户任意设置。

*根据颗粒流速和质量等应用过程参数不同,规格参数表内参数会产生变化,任何应用需以制造商最终确认的规格参数为准(需咨询制造商)。
