中央控制单元（型号：CU 66)

人机界面

LCD显示

17"LCD液晶显示屏。显示：数字值（实时值和平均值）、模拟值趋势曲线、粒度分布、运行状态信息。操作：功能选择、参数设置、数据查询、调试。

数据存储

方式及时间

中央控制单元内部硬盘。保存时间一年（标准），更长（选订）。

存储内容

数字值、趋势曲线、统计报表、运行状态信息。数据导出：数字通讯接口、U盘。

测量通道

每路配置

1路：4-20mA输入（流速或流量输入）；4路：4-20mA输出（含量/流量1路、粒度分布统计3路）；4路：继电器输出（自定义测量值故障报警或警告；粒度统计）。

数字通讯接口

RS 232、RS485 Modbus TCP/IP、10/ 100 /1000 Base T 以太网, 铜缆（标准），光缆（选订）。 传输距离最大：铜缆 100米、光缆4000米、其它（选订）。

规格

电源输入

90 – 264 VAC/300W，47 –63Hz。

输出

4–20mA：最大负载500 欧姆，隔离型。继电器节点：0.5A/30 VDC、0.5A/250 VAC。

外壳及环境

外壳

19”英寸4U高标准工控机外壳，尺寸：（宽*高*深）482 x 177 x 479 毫米 (19" x 7" x 18.9"英寸)。

工作温度/湿度

0℃ 至 40℃、10–85%@40℃。

探头（型号：PT 66 )

外壳

NEMA 4X铝 （标准），其它（选订）。

探头

长度：20"、30"、40"英寸，其它（选订）。

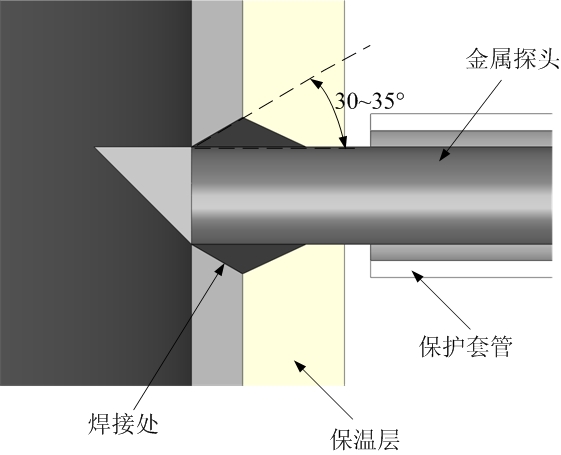

安装方式

焊接

材质

全316L不锈钢（标准）、 头部三角片为耐磨损合金而其它部位为316L不锈钢 （选订）、蒸汽管道同质材料（选定）。

过程温度/压力

<850℃/100 MPa、其它（选订）。

电源输入

通过连接电缆由中央控制单元提供，无需另外电源。

信号分配单元（型号：SD 66 )

外壳及环境

19”英寸2U高铝合金外壳，尺寸：（宽*高*深）482 x 44.5 x 200 毫米 (19" x 1.75" x 7.87"英寸)。

工作温度/湿度

0℃ 至 40℃、10–85%@40℃。

探头与中央控制单元连接电缆

探头电缆

信号/电源复用电缆。标准：<300米；更长请咨询制造商。

应用范围*

颗粒

质量：>10^-15克；粒度：>0.1μm流动颗粒-任何颗粒均可。

测量范围

含量：0-5000mg/m³ (标准）。

输出量程

测量范围（0-5000 mg/m³）内用户任意设置。
